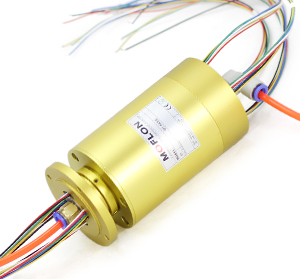

MAPH101系列 (1進1出氣/液+電一體滑環)

· MAPH101 氣/液+電旋轉接頭，可通G1/8；G3/8；4~12mm大小管徑
· 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
· 標準為法蘭安裝形式，可定制氣液旋轉接頭，氣液電滑環，1進1出旋轉接頭等
· 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

下載產品手冊下載3D模型

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

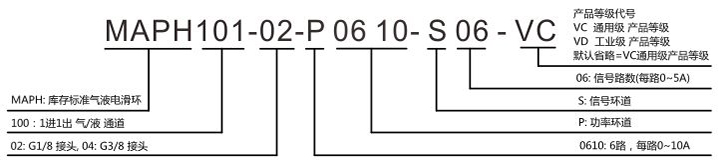

型號訂購說明：

產品等級選型表
產品等級代號	最高轉速	工作壽命	密封件
VC（通用級）	100RPM	1000萬轉	國內知名品牌密封件
VD（工業級）	300RPM	3000萬轉	進口密封件

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	1進1出		工作壽命	參考產品選型等級
最大壓力	10MPa (可定制高壓)，真空 0.01torr		額定轉速	參考產品選型等級
扭矩	與接口尺寸相關，詳細咨詢技術		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

MAPH101-02氣液電一體滑環選型表 02 接口尺寸G1/8
型號	氣(液)通道	10A	信號/5A	長度 L(mm)	型號	氣(液)通道	10A	信號/5A	長度 L(mm)
MAPH101-02-S06	1進1出	0	6	38	MAPH101-02-P0810-S10	1進1出	8	10	71.6
MAPH101-02-P0210-S04	1進1出	2	4	38	MAPH101-02-P1010-S08	1進1出	10	8	71.6
MAPH101-02-P0410-S02	1進1出	4	2	38	MAPH101-02-P1210-S06	1進1出	12	6	71.6
MAPH101-02-P0610	1進1出	6	0	38	MAPH101-02-P1410-S04	1進1出	14	4	71.6
MAPH101-02-S12	1進1出	12	0	54.8	MAPH101-02-P1610-S02	1進1出	16	2	71.6
MAPH101-02-P0210-S10	1進1出	2	10	54.8	MAPH101-02-S24	1進1出	0	24	88.4
MAPH101-02-P0310-S09	1進1出	3	9	54.8	MAPH101-02-P0410-S20	1進1出	4	20	88.4
MAPH101-02-P0610-S06	1進1出	6	6	54.8	MAPH101-02-P0610-S18	1進1出	6	18	88.4
MAPH101-02-P0810-S04	1進1出	8	4	54.8	MAPH101-02-P1210-S12	1進1出	12	12	88.4
MAPH101-02-P1010-S02	1進1出	10	2	54.8	MAPH101-02-S30	1進1出	0	30	105.2
MAPH101-02-P1210	1進1出	12	0	54.8	MAPH101-02-P0610-S24	1進1出	6	24	105.2
MAPH101-02-S18	1進1出	0	18	71.6	MAPH101-02-S36	1進1出	0	36	125
MAPH101-02-P0210-S16	1進1出	2	16	71.6	MAPH101-02-S42	1進1出	0	42	141.8
MAPH101-02-P0410-S14	1進1出	4	14	71.6	MAPH101-02-S48	1進1出	0	48	158.6
MAPH101-02-P0610-S12	1進1出	6	12	71.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服�？稍跇藴十a品上進行非標定制，請咨詢客服。

MAPH101-04氣液電一體滑環選型表 04 接口尺寸G3/8
型號	氣(液)通道	10A	信號/5A	長度 L(mm)	型號	氣(液)通道	10A	信號/5A	長度 L(mm)
MAPH101-XX-S06	1進1出	0	6	45.2	MAPH101-XX-P1210-S18	1進1出	12	18	126.8
MAPH101-XX-P0210-S04	1進1出	2	4	45.2	MAPH101-XX-P1810-S12	1進1出	18	12	126.8
MAPH101-XX-P0410-S02	1進1出	4	2	45.2	MAPH101-XX-P2410-S06	1進1出	24	6	126.8
MAPH101-XX-P0610	1進1出	6	0	45.2	MAPH101-XX-P3010	1進1出	30	0	126.8
MAPH101-XX-S12	1進1出	0	12	65.6	MAPH101-XX-S36	1進1出	0	36	150.2
MAPH101-XX-P0210-S10	1進1出	2	10	65.6	MAPH101-XX-P0610-S30	1進1出	6	30	150.2
MAPH101-XX-P0310-S09	1進1出	3	9	65.6	MAPH101-XX-P1210-S24	1進1出	12	24	150.2
MAPH101-XX-P0610-S06	1進1出	6	6	65.6	MAPH101-XX-P3610	1進1出	36	0	150.2
MAPH101-XX-P0810-S04	1進1出	8	4	65.6	MAPH101-XX-S42	1進1出	0	42	170.6
MAPH101-XX-P1010-S02	1進1出	10	2	65.6	MAPH101-XX-P0610-S36	1進1出	6	36	170.6
MAPH101-XX-P1210	1進1出	12	0	65.6	MAPH101-XX-P1210-S30	1進1出	12	30	170.6
MAPH101-XX-S18	1進1出	0	18	86	MAPH101-XX-P4210	1進1出	42	0	170.6
MAPH101-XX-P0210-S16	1進1出	2	16	86	MAPH101-XX-S48	1進1出	0	48	193.2
MAPH101-XX-P0410-S14	1進1出	4	14	86	MAPH101-XX-P0610-S42	1進1出	6	42	193.2
MAPH101-XX-P0610-S12	1進1出	6	12	86	MAPH101-XX-P1210-S36	1進1出	12	36	193.2
MAPH101-XX-P0810-S10	1進1出	8	10	86	MAPH101-XX-P1810-S30	1進1出	18	30	193.2
MAPH101-XX-P1010-S08	1進1出	10	8	86	MAPH101-XX-P2410-S24	1進1出	24	24	193.2
MAPH101-XX-P1210-S06	1進1出	12	6	86	MAPH101-XX-P4810	1進1出	48	0	193.2
MAPH101-XX-P1410-S04	1進1出	14	4	86	MAPH101-XX-S60	1進1出	0	60	234
MAPH101-XX-P1610-S02	1進1出	16	2	86	MAPH101-XX-P0610-S54	1進1出	6	54	234
MAPH101-XX-S24	1進1出	0	24	106.4	MAPH101-XX-P0910-S51	1進1出	9	51	234
MAPH101-XX-P0410-S20	1進1出	4	20	106.4	MAPH101-XX-P1210-S48	1進1出	12	48	234
MAPH101-XX-P0610-S18	1進1出	6	18	106.4	MAPH101-XX-P2410-S36	1進1出	24	36	234
MAPH101-XX-P1210-S12	1進1出	12	12	106.4	MAPH101-XX-S72	1進1出	0	72	277.8
MAPH101-XX-P1810-S06	1進1出	18	6	106.4	MAPH101-XX-P1210-S60	1進1出	12	60	277.8
MAPH101-XX-P2410	1進1出	24	0	106.4	MAPH101-XX-P2410-S48	1進1出	24	48	277.8
MAPH101-XX-S30	1進1出	0	30	126.8	MAPH101-XX-P3610-S36	1進1出	36	36	277.8
MAPH101-XX-P0610-S24	1進1出	6	24	126.8

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服�？稍跇藴十a品上進行非標定制，請咨詢客服。

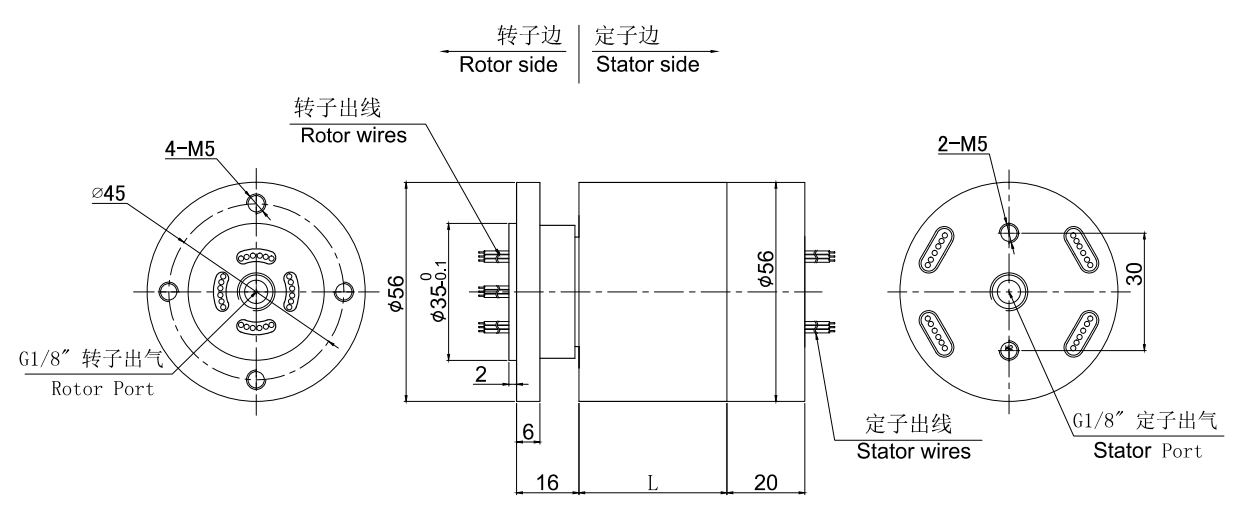

MAPH101-02 尺寸圖

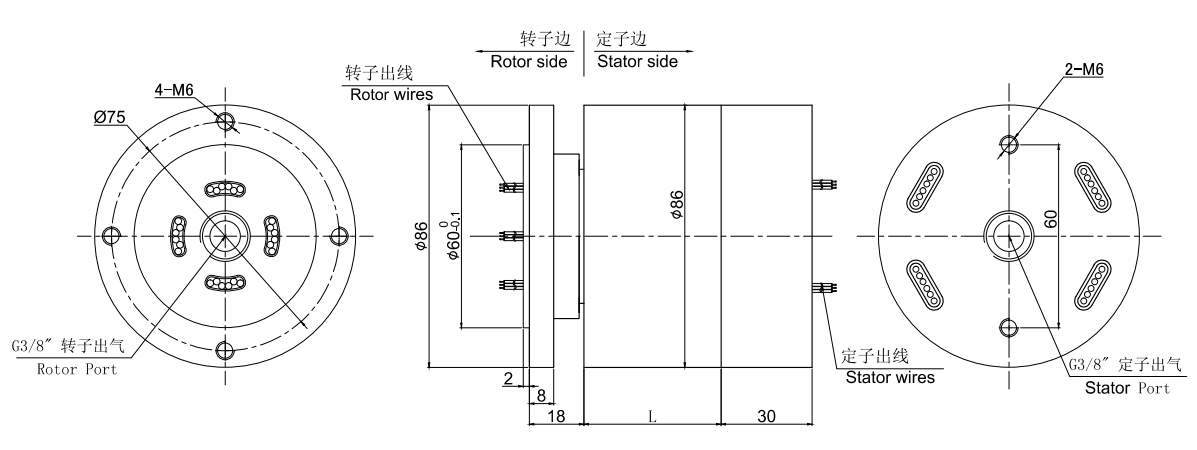

MAPH101-04 尺寸圖
